Baie de brassage : l'intégrer dans un local pro

Une baie de brassage rassemble au même endroit l’arrivée opérateur, les câbles qui partent vers les prises RJ45 du local et les équipements actifs du réseau. Quatre repères la définissent : la hauteur en U, la largeur en pouces, la profondeur utile et la charge admissible. Le local, lui, décide de tout le reste.

Ce qu’une baie change dans un local professionnel

Sans baie, le câblage d’un bureau finit toujours de la même façon : une multiprise sous une étagère, un routeur posé sur un carton, des cordons agrafés le long d’une plinthe. La baie de brassage remplace cet empilement par un point unique où chaque prise murale arrive, se repère et se reconnecte en quelques secondes.

Ce point unique a une conséquence directe sur le plan du local. La norme ISO/IEC 11801, déclinée en Europe sous la référence EN 50173, borne le câblage horizontal à 90 mètres de lien permanent, auxquels s’ajoutent 10 mètres cumulés de cordons aux deux extrémités, soit 100 mètres de canal. Cette limite fixe le rayon d’action de votre baie.

Reportez-la sur le plan, chemins de câbles compris, jamais à vol d’oiseau. Un plateau carré de 300 m² tient largement dans ce rayon depuis un point central. Un local tout en longueur, avec des passages verticaux imposés, consomme la marge bien plus vite que prévu.

Trois effets se voient dès les premiers mois d’exploitation :

• déplacer un poste devient un changement de cordon, pas un chantier
• une panne se localise en isolant un port, sans démonter de faux plafond
• les équipements sensibles vivent derrière une porte fermée, hors des chariots et des pieds

L’aménagement de votre espace de travail intègre donc la baie au même titre qu’un poste ou qu’une armoire.

Le vocabulaire à connaître avant de sortir le mètre

Quatre mots reviennent dans toutes les fiches techniques. Les comprendre évite la moitié des erreurs d’achat.

Le U, le pouce et la largeur

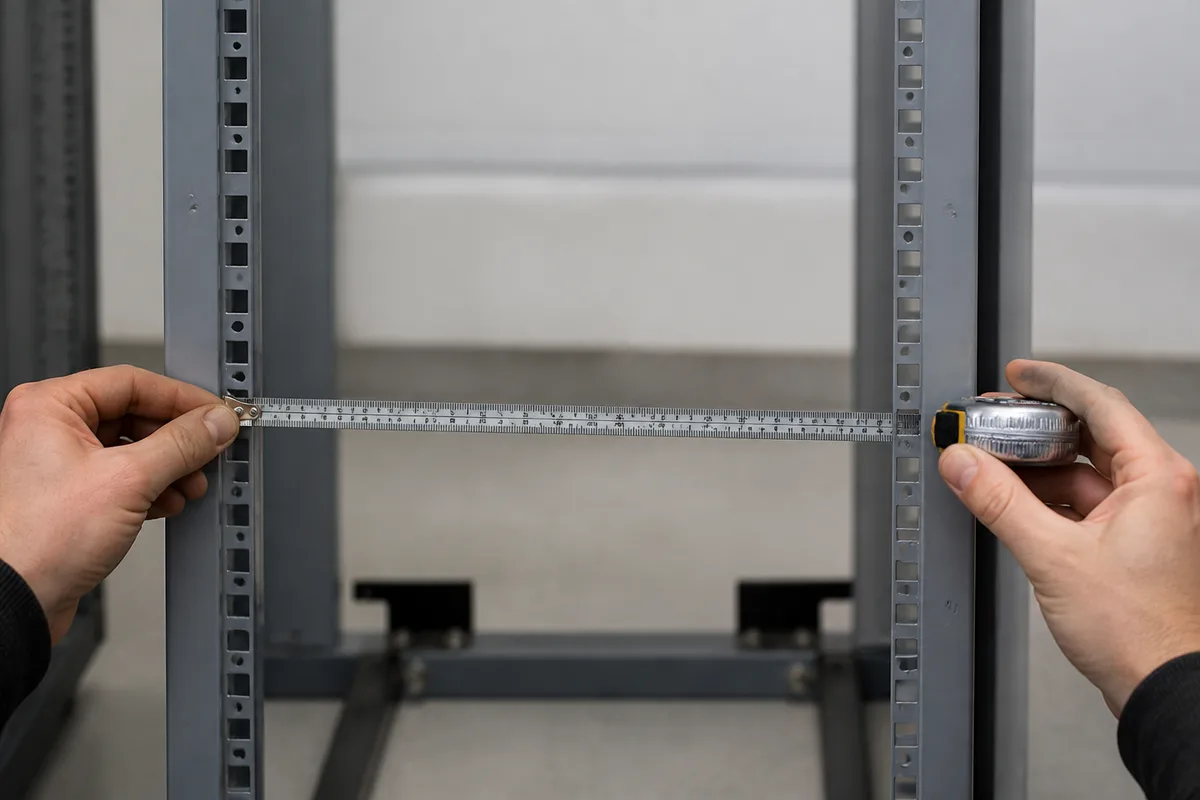

L’unité de hauteur, notée U, vaut 1,75 pouce, soit 44,45 millimètres. Les normes EIA 310-D, CEI 60297 et DIN 41494 SC48D figent cette valeur ainsi que la géométrie des montants. Quatre cotes en découlent, toutes lisibles sur une fiche produit sérieuse :

• largeur hors tout de 482,60 millimètres, la fameuse dimension 19 pouces
• 450,85 millimètres réellement disponibles entre les deux rails de fixation
• entraxe de perçage de 465,14 millimètres d’un montant à l’autre
• jeu normalisé de 0,79 millimètre entre deux faces d’équipement voisines

Les trous ne sont pas régulièrement espacés : ils se répètent par groupes de 12,70, 15,88 et 15,88 millimètres, sur un cycle de 44,45 millimètres. Un panneau mal positionné décale donc tout l’étage suivant.

Le format 10 pouces reprend la même hauteur d’unité avec une largeur réduite. Aucune norme publique ne fige ses cotes : lisez la fiche du fabricant avant de commander un équipement destiné à y entrer.

La profondeur et la charge

Aucun texte normatif n’impose de profondeur. Trois valeurs se sont imposées par convention industrielle : 600, 800 et 1 010 millimètres. La profondeur utile, celle qui reste disponible entre les montants avant et arrière, compte davantage que la cote extérieure, car un serveur court laisse quand même dépasser ses connecteurs et le rayon de courbure de ses cordons.

La charge admissible figure sur la notice, jamais dans la norme. Un modèle mural s’ancre dans un mur porteur et supporte une masse limitée, là où un modèle au sol reprend l’effort par ses pieds. Un onduleur seul pèse souvent plus lourd que tout le reste de la baie.

Ces quatre repères ne s’improvisent pas au moment de commander. Les distributeurs professionnels de matériel réseau documentent, gabarit par gabarit, les profondeurs disponibles, les charges tenues et la dissipation thermique admise : leurs guides techniques évitent de découvrir après livraison qu’un switch empêche la porte de fermer. Croisez systématiquement ces cotes avec celles de vos équipements avant de valider un panier.

Murale, sur pied ou coffret : ce que le local impose

Le choix se joue sur la surface, la hauteur sous plafond et le volume d’équipement, pas sur le catalogue.

La baie murale

Elle se fixe au mur, libère entièrement le sol et se décline le plus souvent de 6 à 15 U. Une baie murale de 9 U offre 9 fois 44,45 millimètres de face utile, soit un peu moins de 400 millimètres, largement de quoi loger un panneau de brassage, un switch et un routeur.

Trois contraintes reviennent en permanence :

• le mur doit être porteur, ce qui exclut la plaque de plâtre sans renfort
• le débattement de porte, frontal ou latéral, se réserve dès le plan
• la hauteur de fixation décide du confort de brassage, debout et sans escabeau

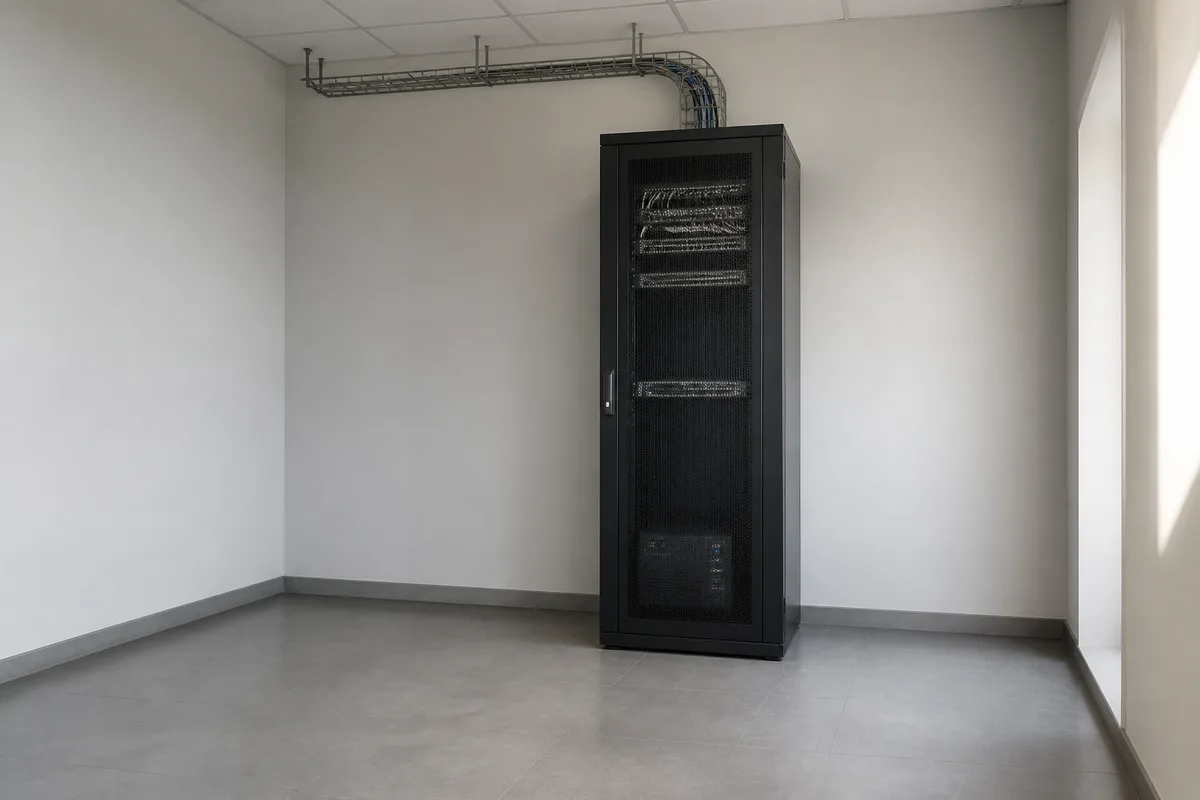

La baie sur pied

Au-delà d’une quinzaine d’unités, ou dès qu’un onduleur entre dans l’équation, la baie sur pied s’impose. Ce format apporte trois choses que le mural ne donne pas :

• les profondeurs de 800 et 1 010 millimètres, donc le passage des cordons à l’arrière
• une reprise de charge par les pieds, qui autorise l’onduleur et les machines lourdes

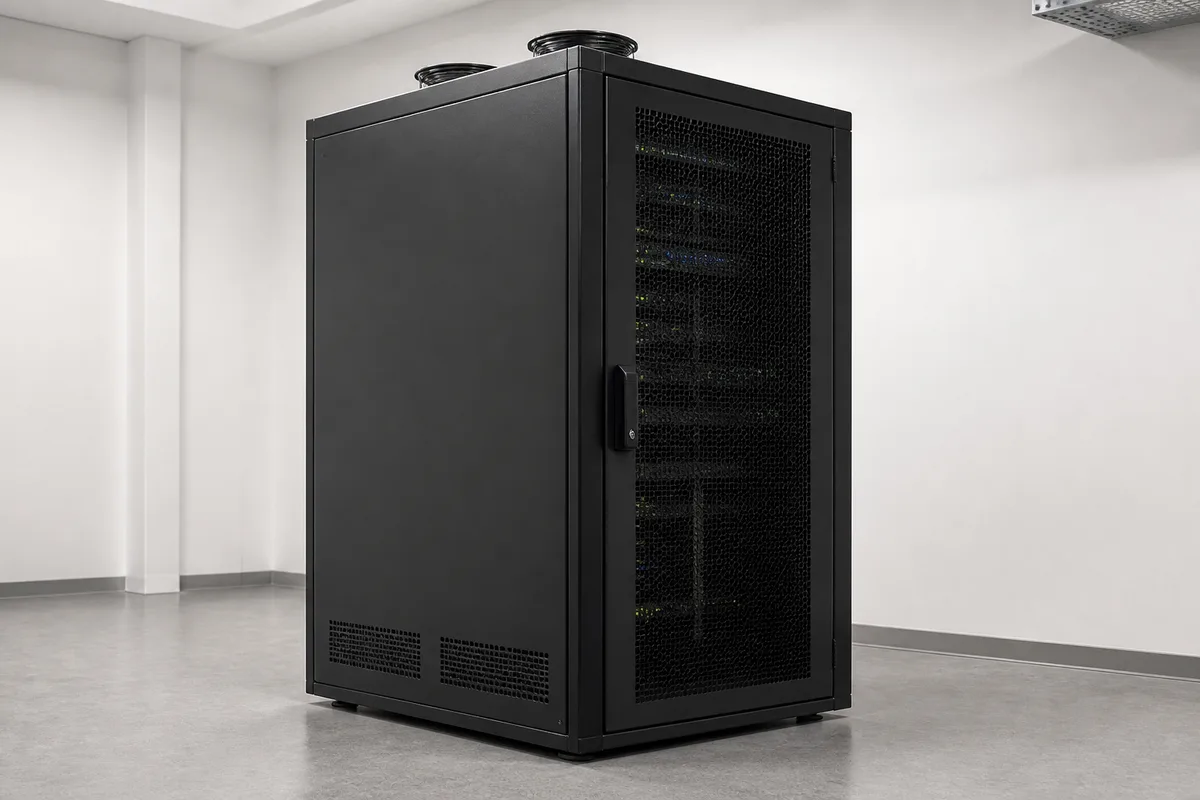

• l’accueil d’une ventilation active en toit, thermostatée si le local chauffe

Elle réclame en contrepartie un dégagement avant et arrière pour intervenir, ce qui la réserve à un local technique ou à un recoin dédié.

Le coffret compact

Pour une TPE de quelques postes, un coffret de 6 à 9 U suffit. Réservez le format 10 pouces aux installations minuscules et vérifiez que chaque équipement prévu existe dans ce gabarit, sous peine d’acheter deux fois. Dans un bureau installé en petit espace, ce coffret se loge au-dessus d’une porte ou dans un placard technique ventilé.

L’équipement qui prend place à l’intérieur

Une baie vide ne sert à rien. Voici ce qui la remplit, dans l’ordre logique du signal :

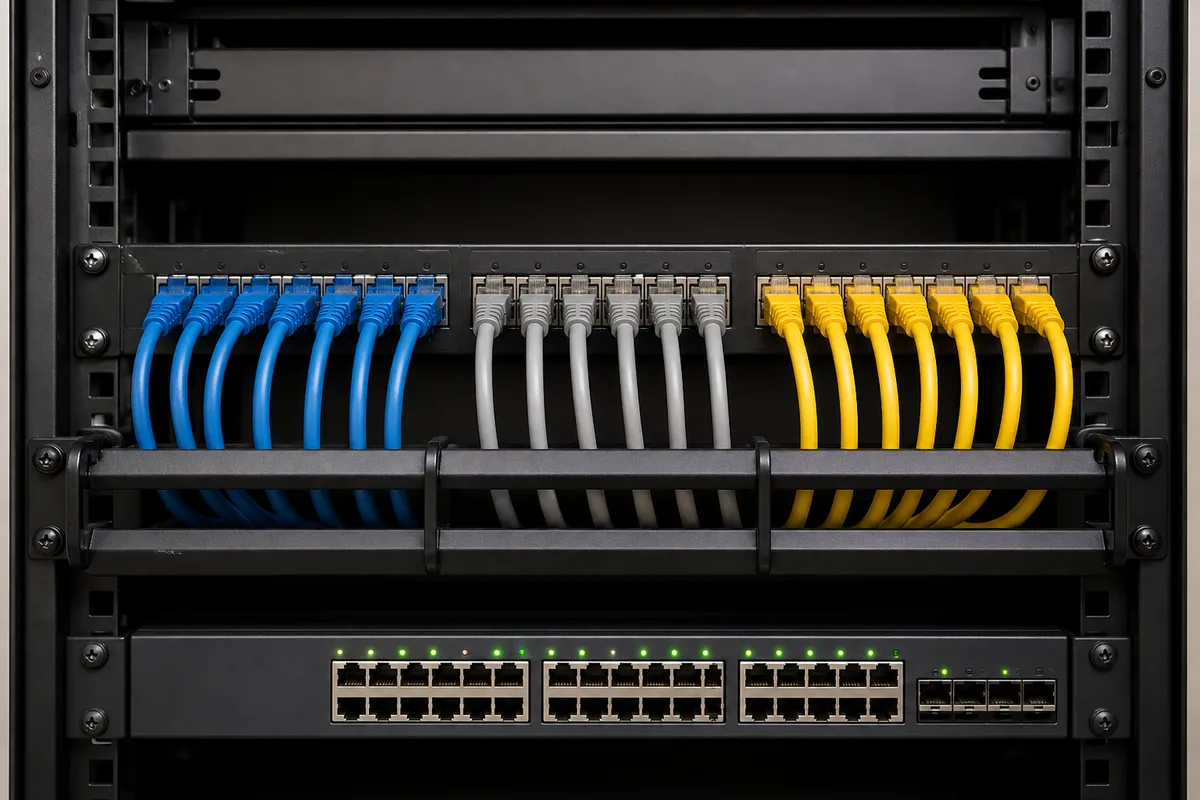

• le panneau de brassage, qui reçoit à l’arrière les câbles fixes venus des prises murales et présente en façade les ports RJ45
• le switch, qui distribue le réseau et alimente éventuellement les équipements en PoE
• le routeur ou le pare-feu, en tête de l’arrivée opérateur
• le tiroir optique, quand la fibre entre dans le local ou relie deux bâtiments
• l’onduleur, en partie basse pour des raisons de masse
• les passe-câbles horizontaux, intercalés entre les étages actifs
• le bandeau de prises, l’étagère fixe et les bouchons obturateurs

Le panneau de brassage mérite une attention particulière : il matérialise la frontière entre le câblage fixe, qui ne bougera plus pendant dix ans, et le brassage souple, qui change à chaque réorganisation. Ne mélangez jamais les deux fonctions sur un même bandeau.

Un serveur de fichiers dans la baie pose une question de plus : pesez-le face à une solution de stockage externe ou à un hébergement distant, avant d’ajouter une machine à refroidir.

Discipliner les cordons et repérer le câblage

Une baie bien remplie mais mal rangée coûte plus cher qu’une baie modeste et documentée : le désordre se paie en temps de diagnostic.

Le U de service et le cheminement

Intercalez un passe-câbles entre chaque panneau et l’équipement actif qu’il dessert. Les cordons de brassage descendent alors verticalement dans les goulottes latérales, puis reviennent à l’horizontale, sans jamais barrer une façade ni tirer sur un connecteur.

Quelques règles tiennent en une ligne chacune :

• respectez le rayon de courbure indiqué par le fabricant du câble, particulièrement en fibre
• utilisez des bandes auto-agrippantes, jamais de colliers plastique serrés
• prévoyez des longueurs de cordon justes, ni tendues ni pelotonnées
• laissez une réserve de câble fixe en partie haute, pas un mou anarchique

Repérer et documenter

La norme ANSI/TIA-606-B, publiée en décembre 2015, encadre l’administration et l’étiquetage des infrastructures de télécommunications. Elle demande un identifiant unique par câble, par port et par prise, reporté à l’identique aux deux extrémités.

Le repérage du câblage se prépare avant le tirage, pas après. Étiquetez chaque prise murale, reportez le même identifiant sur le panneau, puis consignez le plan dans un fichier partagé, à côté de vos autres outils de gestion du bureau. Le jour où un prestataire intervient sans vous, ce plan lui fait gagner une demi-journée.

Température et ventilation

Une baie fermée concentre la chaleur de tous ses occupants. Le PoE a considérablement aggravé le phénomène en faisant transiter la puissance par le switch.

Les chiffres de la famille IEEE 802.3 le montrent bien. La norme 802.3af délivre 15,4 watts par port côté source, pour 12,95 watts utiles. La révision 802.3at monte à 30 watts, pour 25,50 watts utiles. Le 802.3bt atteint 60 watts en Type 3, soit 51 watts utiles, et 90 watts en Type 4, soit 71,3 watts disponibles à l’équipement. L’écart entre la puissance émise et la puissance reçue part en dissipation dans le câble, donc en chaleur.

Un switch 24 ports qui alimente bornes et caméras devient un radiateur. Trois réponses, par ordre de coût :

• ventilation naturelle par convection, avec grilles basses et hautes et porte ajourée
• ventilateurs de toit thermostatés, déclenchés sur seuil plutôt qu’en permanence
• climatisation du local, réservée aux salles techniques réellement chargées

Le flux d’air doit traverser la baie d’avant en arrière, sans court-circuit. Posez des bouchons obturateurs sur les U vides : sans eux, l’air chaud rejeté à l’arrière revient directement vers les entrées d’air, et la ventilation tourne pour rien.

Alimentation et protection électrique

Une baie tire son alimentation du tableau du local, jamais d’une rallonge domestique. En France, la norme NF C 15-100 encadre les installations basse tension et impose depuis sa version de 1991 une protection différentielle de 30 milliampères sur les circuits de prises.

Trois principes structurent le raccordement :

• un circuit dédié depuis le tableau, dimensionné pour la charge réelle de la baie
• une liaison équipotentielle de la structure métallique, sujet traité par la norme ANSI/TIA-607-C publiée en novembre 2015
• un onduleur en partie basse, dimensionné pour tenir le temps d’un arrêt propre

L’onduleur ne sert pas à travailler pendant une coupure : il évite les redémarrages brutaux qui corrompent configurations et systèmes de fichiers. Calculez son autonomie sur ce seul objectif, puis vérifiez qu’il déclenche bien l’arrêt automatique de vos machines.

Où poser la baie dans le local

L’emplacement se choisit sur quatre critères, dans cet ordre.

Le bruit d’abord. Un switch ventilé et un onduleur en charge produisent un souffle continu, vite pénible. Une baie n’a rien à faire dans un open space ni derrière un poste occupé toute la journée.

La poussière ensuite. Un coffret de bureau affiche généralement un indice IP20 au sens de la norme CEI 60529, ce qui protège seulement des corps solides de plus de 12,5 millimètres. Un atelier, une réserve ou un local de production réclament un indice supérieur, IP54 contre la poussière et les projections, IP55 face aux jets d’eau.

L’accès en troisième. Réservez un dégagement devant la porte pour brasser sans contorsion, et l’accès arrière pour une baie sur pied. Un placard trop juste transforme chaque intervention en démontage.

La sécurité enfin. La baie concentre l’arrivée opérateur, le pare-feu et parfois l’enregistreur vidéo. Une porte verrouillée, un local qui ferme et un emplacement hors de vue des visiteurs coûtent peu et écartent les manipulations opportunistes.

Un dernier passage en revue avant de percer :

• distance au tableau électrique et au point de pénétration opérateur
• proximité d’un point d’eau, d’une gaine de chauffage ou d’une baie vitrée exposée
• possibilité de tirer les chemins de câbles sans traverser un lot loué à un tiers
• charge au sol admise par le plancher, pour une baie lourde installée en étage

Les erreurs qui reviennent le plus souvent

Six écueils expliquent la majorité des installations à reprendre :

• dimensionner au plus juste, sans réserve, puis découvrir qu’aucun U ne reste libre deux ans plus tard
• oublier la profondeur et se retrouver avec une porte qui ne ferme plus sur les cordons
• fixer une baie murale chargée sur une cloison légère, sans renfort ni contrôle de la charge
• brasser sans étiqueter, ce qui rend le premier diagnostic dix fois plus long
• ignorer la limite des 90 mètres de lien permanent et poser la baie à l’extrémité du plateau
• boucher les entrées d’air en calant des cartons ou des consommables contre la structure

Le dernier point revient plus souvent que prévu. Une baie n’est pas une étagère : les fournitures ont leur propre logique d’organisation, traitée dans notre article sur l’optimisation des achats de fournitures.

Prochaine étape : mesurez la distance réelle entre l’emplacement pressenti et la prise la plus éloignée, chemins de câbles compris, puis additionnez les unités de vos équipements en ajoutant une réserve d’au moins un tiers. Ces deux chiffres suffisent à commander la bonne baie du premier coup.
